| Nazwa marki: | CAPDISP |
| Numer modelu: | Tr24 |
| MOQ: | 1 |
| Cena £: | $29~$54/set (Retail price) |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 5000 sztuk/miesiąc |
Ten produkt jest wyposażony w kolorowy ekran o wysokiej rozdzielczości, który monitoruje i wyświetla kluczowe parametry, takie jak poziom naładowania baterii, napięcie, prąd i moc w czasie rzeczywistym. Centralne i przejrzyste przedstawienie danych zapewnia dokładne informacje o stanie baterii, pomagając użytkownikom w planowaniu zasilania i zarządzaniu stanem baterii.
Główna konstrukcja spełnia normę ochrony IP68, oferując pełną odporność na kurz i możliwość wytrzymania ciągłego zanurzenia w określonych warunkach. Przyciski są specjalnie uszczelnione, aby zapewnić ochronę, jednocześnie zapewniając wyraźne sprzężenie zwrotne dotykowe, dzięki czemu urządzenie nadaje się do różnych środowisk, w tym do jazdy w deszczu.
Produkt integruje wiele konfigurowalnych funkcji, w tym alarm niskiego poziomu naładowania, regulację jasności trybu uśpienia i ochronę menu hasłem. Użytkownicy mogą skonfigurować te ustawienia, aby włączyć przypomnienia o niskim poborze mocy, energooszczędne działanie lub zapobiec nieautoryzowanym zmianom.

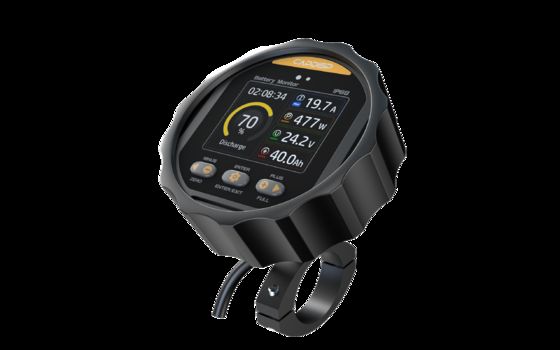

Dzięki okrągłemu kształtowi produkt można łatwo osadzić w panelach za pomocą wycięć. Dostępny jest również opcjonalny uchwyt na kierownicę do szybkiej instalacji bez trwałych modyfikacji pojazdu, zmniejszając złożoność instalacji i zwiększając wszechstronność.
| Parametr | Min. | Nominalny | Max. | Jednostka |
|---|---|---|---|---|
| Napięcie robocze | 8.0 | 100.0 | V | |
| Pobór mocy roboczej (podświetlenie 50%) | 750 | mW | ||
| Pobór mocy roboczej (podświetlenie 100%) | 1000 | mW | ||
| Pobór mocy w trybie uśpienia (podświetlenie 0%) | 300 | mW | ||
| Pobór mocy w trybie uśpienia (podświetlenie 2%) | 450 | mW | ||
| Dokładność pomiaru napięcia | ±1.0 | % | ||
| Dokładność pomiaru prądu | ±1.0 | % | ||
| Dokładność pomiaru pojemności | ±1.0 | % | ||
| Zakres detekcji pojemności | 0.1 | 9999.0 | Ah | |
| Zakres temperatury otoczenia | -10.0 | 20.0 | 50.0 | ℃ |
| Wymiary | 72.5*72.5*20.75 | mm |
Krok 1: Przygotowanie otworu w panelu
Zgodnie z rysunkiem wycięcia produktu, przygotuj otwór montażowy w panelu urządzenia, w którym będzie zainstalowany monitor baterii.
Krok 2: Włóż monitor baterii
Od przodu panelu urządzenia, włóż monitor baterii do przygotowanego otworu.
Krok 3: Zamocuj monitor baterii
Z tyłu produktu, zamontuj klipsy na monitorze baterii w kierunku wskazanym na schemacie instalacji i mocno dokręć klipsy, aby monitor był utrzymywany na miejscu, jak pokazano na Rysunku 1.
Uwaga dotycząca instalacji
Przed instalacją należy zweryfikować wymiary wycięcia panelu wymagane w stosunku do odpowiedniego rysunku instalacji produktu. Postępuj zgodnie z kierunkiem instalacji i metodą montażu określonymi dla potwierdzonej konfiguracji produktu.
Rysunek 1: Monitor baterii osadzony w panelu z zamocowanymi klipsami montażowymi z tyłu.
Powyższy obraz przedstawia rzeczywiste środowisko testowania elektroniki, w którym produkty do monitorowania baterii są badane przy użyciu profesjonalnego sprzętu testowego, połączeń elektrycznych i przyrządów pomiarowych.
Na etapie testowania, monitor baterii TR24 może być podłączony do kontrolowanego zasilania i układu pomiarowego w celu potwierdzenia odpowiednich parametrów elektrycznych, wyświetlania i funkcjonalnych zgodnie z potwierdzoną konfiguracją produktu. Czynności testowe mogą obejmować weryfikację włączenia zasilania, działanie kolorowego ekranu TFT, wskazanie napięcia i prądu, wyświetlanie parametrów pojemności baterii oraz inne odpowiednie kontrole funkcjonalne.
W odniesieniu do monitora baterii TR24, odpowiednie wymagania inspekcyjne są określone przez potwierdzony model, zakres roboczy 8-100V, konfigurację pomiaru prądu 0-500A, konfigurację boczników, specyfikacje wyświetlacza i wymagania produkcyjne. Procedury testowe i pozycje inspekcyjne mogą się różnić w zależności od konkretnej konfiguracji produktu i wymagań klienta.
Rejestry rzeczywistych testów i inspekcji mogą być przechowywane zgodnie z odpowiednimi wymaganiami produkcyjnymi i kontroli jakości. Wspierające specyfikacje techniczne i dokumentacja inspekcyjna mogą być dostarczone zgodnie z potwierdzoną konfiguracją TR24.
Monitor baterii jest przeznaczony do integracji z różnymi urządzeniami zasilanymi bateryjnie, gdzie informacje o baterii w czasie rzeczywistym mogą wspierać działanie urządzenia i zarządzanie baterią.
Typowe scenariusze zastosowań mogą obejmować wózki widłowe elektryczne, wózki golfowe, skutery elektryczne oraz systemy bateryjne związane z morzem lub łodziami, w zależności od konstrukcji urządzenia i konfiguracji baterii.
Odpowiedni model monitora baterii i konfiguracja powinny być wybierane zgodnie z napięciem baterii urządzenia, zakresem prądu, specyfikacją boczników, dostępną przestrzenią instalacyjną, wymaganiami dotyczącymi okablowania i wymaganymi funkcjami monitorowania. Klienci powinni potwierdzić konfigurację produktu i parametry elektryczne przed instalacją.
Monitory baterii mogą być używane w każdym scenariuszu obejmującym pakiety baterii. Ciągle śledzą stan pakietu baterii i wyświetlają kluczowe parametry, takie jak pozostały ładunek, aktualne napięcie, prąd, moc i inne istotne dane. Pozwala to użytkownikom na monitorowanie stanu baterii w czasie rzeczywistym, pomagając chronić baterię i przedłużyć jej żywotność.
Jest kompatybilny z głównymi typami baterii na rynku, takimi jak baterie kwasowo-ołowiowe, litowo-jonowe, litowo-żelazowo-fosforanowe, sodowe itp.
Zapewniamy roczny okres gwarancji. Po roku, jeśli produkt zostanie uszkodzony z powodu własnych problemów z jakością, będziemy nadal oferować usługi naprawy lub wymiany w zależności od konkretnych okoliczności. W przypadkach, gdy zwroty lub wymiany nie są możliwe z powodu takich przyczyn, jak koszty wysyłki, wymiany zostaną wysłane z kolejnym zamówieniem.
Prosimy o kontakt za pośrednictwem danych kontaktowych na naszej stronie "Kontakt".
