| Tên thương hiệu: | BAIWAY |
| Số mẫu: | TC147 |
| MOQ: | 1 |
| giá bán: | $19~$28/set (Retail price) |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5000 chiếc / tháng |
Màn hình hiển thị màu nhỏ gọn TC147 sử dụng mộtđộ chính xác caobộ lấy mẫu để theo dõi điện áp, dòng điện, công suất và dung lượng của bộ pin theo thời gian thực với độ chính xác lên tới±1%. Người dùng có thể xem rõ ràng nhiều thông số chính trên màn hình màu TFT, một cách hiệu quảngăn ngừa quá tải hoặc xả quá mứcđể kéo dài tuổi thọ pin. cáctiêu thụ điện năng thấpthiết kế được tối ưu hóa để sử dụng lâu dài, cho phép tùy chỉnh ngưỡng cho chế độ tiết kiệm điện, đảm bảo hiệu quả sử dụng năng lượng, độ ổn định và độ tin cậy.
Với nókích thước nhỏ gọn, mô-đun có thể được nhúng liền mạch vào nhiều vỏ hộp pin khác nhau mà không chiếm thêm không gian. Nó hỗ trợgiao diện UI có thể tùy chỉnhđể đáp ứng nhu cầu ứng dụng đa dạng. Tương thích với pin lithium, pin axit chì và các loại khác, nó hoạt động trong dải điện áp rộng 8-80V, khiến nó phù hợp để lưu trữ năng lượng di động, nguồn điện khẩn cấp và các tình huống tương tự. Việc lắp đặt chỉ yêu cầu cắt bỏ bảng điều khiển và cố định phía trước sau khi nối dây, giảm thiểu các bước sản xuất bổ sung.
Cung cấp các giao diện được tiêu chuẩn hóa hoặc đơn giản hóa tùy chọn: các tính năng giao diện được tiêu chuẩn hóabiểu tượng và màu sắc phong phú hơn, trong khi giao diện đơn giản hóa tập trung vàodữ liệu số, phục vụ cho sở thích đọc khác nhau. Màn hình duy trì độ sáng cao với mức tiêu thụ điện năng thấp, đảm bảo khả năng hiển thị rõ ràng ngay cả dưới ánh sáng mạnh. Thiết kế ba nút mang đến khả năng vận hành trực quan, với các tính năng nhưcảnh báo dung lượng thấp, điều chỉnh độ sáng ở chế độ ngủ và bảo vệ mật khẩu menu, nâng cao đáng kể trải nghiệm quản lý pin.
Có sẵn hai phiên bản nút phía trước: nút màng có khả năng bịt kín tốt hơn chonâng cao khả năng chống bụi và nước, trong khi các nút xúc giác mang lại nhiều lợi ích hơnphản hồi khác biệttrong quá trình hoạt động. Người dùng có thể linh hoạt lựa chọn dựa trên môi trường ứng dụng của bộ pin và yêu cầu về mức độ bảo vệ.

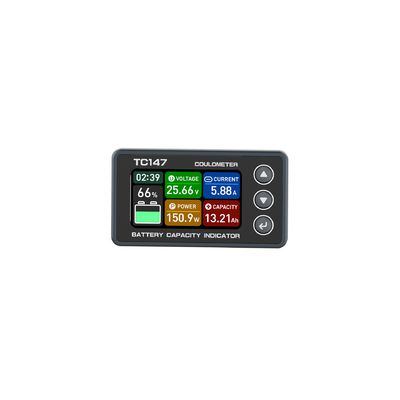

Bộ đếm Coulomb mini TC147 là một thiết bị giám sát pin nhỏ gọn có màn hình ma trận điểm màu TFT để hiển thị thời gian thực các thông số chính của pin. Nhiều thông số có thể được hiển thị đồng thời, trong khi chế độ xem đường cong theo thời gian thực giúp người dùng quan sát những thay đổi trong điều kiện hoạt động của pin.
Màn hình có thể được tích hợp với bộ lấy mẫu dòng điện 30A gắn phía sau để có cấu hình lắp đặt nhỏ gọn. Nó cũng có thể được ghép nối với các bộ lấy mẫu dòng điện 50A, 99A hoặc 100A, cho phép chọn cấu hình đo theo phạm vi hiện tại và điều kiện ứng dụng cần thiết.
Với vỏ nhỏ gọn và thiết kế màn hình tích hợp, TC147 phù hợp cho các ứng dụng có không gian giám sát hạn chế. Các ứng dụng điển hình bao gồm hệ thống lưu trữ năng lượng di động, nguồn điện khẩn cấp và các thiết bị chạy bằng pin khác cần có thông tin về pin theo thời gian thực.
TC147 được thiết kế để giám sát các thông số vận hành của pin thông qua hệ thống lấy mẫu dòng điện được cấu hình. Bộ lấy mẫu hiện tại được chọn phải phù hợp với phạm vi dòng điện yêu cầu và cấu hình hệ thống để đảm bảo hiệu suất đo phù hợp.
Các cấu hình lấy mẫu có sẵn bao gồm:
Cấu hình chính xác của bộ lấy mẫu, phương pháp nối dây và phạm vi đo áp dụng phải được xác nhận theo hệ thống pin và thông số kỹ thuật của sản phẩm cuối cùng.
TC147 kết hợp giao diện hiển thị và giám sát trong một hệ số dạng nhỏ gọn, giúp đơn giản hóa việc lắp đặt trong thiết bị pin di động và vỏ bọc có không gian hạn chế. Phương pháp lắp đặt thực tế phụ thuộc vào thiết kế vỏ, cấu hình pin, cách bố trí dây điện và bộ lấy mẫu dòng điện đã chọn.
TC147 có thể được sử dụng để giám sát pin theo thời gian thực trong pin lưu trữ năng lượng di động, hệ thống điện khẩn cấp và các ứng dụng pin DC khác. Kết quả đo lường và lắp đặt thực tế phụ thuộc vào loại pin, thông số kỹ thuật của bộ lấy mẫu dòng điện, cấu hình hệ thống dây điện và điều kiện vận hành.
Thông số kỹ thuật của sản phẩm, tùy chọn lấy mẫu và tài liệu kỹ thuật có thể được cung cấp theo cấu hình đã được xác nhận và yêu cầu của khách hàng.
| tham số | Tối thiểu. | danh nghĩa | Tối đa. | Đơn vị |
|---|---|---|---|---|
| Điện áp làm việc | 8,0 | 80,0 | V. | |
| Mức tiêu thụ làm việc (Đèn nền 50%) | 350 | mW | ||
| Mức tiêu thụ làm việc (Đèn nền 100%) | 450 | mW | ||
| Tiêu thụ giấc ngủ (Đèn nền 0%) | 30 | mW | ||
| Tiêu thụ giấc ngủ (Đèn nền 2%) | 150 | mW | ||
| Độ chính xác của điện áp thu | ±1,0 | % | ||
| Độ chính xác của việc thu thập hiện tại | ±1,0 | % | ||
| Độ chính xác của khả năng thu thập | ±1,0 | % | ||
| Phạm vi phát hiện công suất | 0,1 | 999,0 | À | |
| Shunt CS30 phù hợp | 0 | 30 | 45 | MỘT |
| Shunt CS50 phù hợp | 0 | 50 | 75 | MỘT |
| Shunt TCS100 phù hợp |
0
|
100
|
150 | MỘT |
| Phạm vi nhiệt độ môi trường xung quanh | -10,0 | 20,0 | 50,0 | oC |
| Kích thước | 52,4*29,4*9,4 | mm | ||
| trọng lượng kế | 11.0 | g |
Bức ảnh trên cho thấy môi trường sản xuất điện tử thực tế của Shanghai Capdisp Technology Co., Ltd., bao gồm các trạm sản xuất, thiết bị sản xuất điện tử và nhân sự tham gia vào công việc sản xuất và kiểm tra.
Màn hình giám sát bộ pin TC147 được sản xuất trong môi trường này phù hợp với cấu hình sản phẩm đã được xác nhận và các yêu cầu sản xuất hiện hành. Hoạt động sản xuất có thể bao gồm lắp ráp linh kiện điện tử, xử lý sản phẩm, kiểm tra chức năng và các quy trình kiểm soát chất lượng áp dụng cho màn hình hiển thị thành phẩm.
Đối với màn hình TC147, quá trình sản xuất và kiểm tra được căn chỉnh theo các thông số sản phẩm được chỉ định, bao gồm màn hình màu 1,47 inch, dải điện áp hoạt động 8–80V, dải đo dòng điện 0–150A, hệ thống đo lường dựa trên shunt và thiết kế lắp đặt nhúng.
Quy trình sản xuất và kiểm tra thực tế có thể thay đổi tùy theo yêu cầu sản xuất và cấu hình sản phẩm đã được xác nhận. Thông số kỹ thuật, yêu cầu kiểm tra và tài liệu hỗ trợ liên quan có thể được cung cấp cho cấu hình TC147 đã được xác nhận.
Môi trường sản xuất thực tế này cung cấp bằng chứng trực quan trực tiếp về quá trình sản xuất đằng sau các sản phẩm giám sát pin của Capdisp, giúp khách hàng hiểu rõ hơn về môi trường sản xuất và kiểm tra liên quan đến màn hình giám sát bộ pin TC147.
Màn hình giám sát bộ pin TC147 được thiết kế để tích hợp vào nhiều loại bộ pin và thiết bị lưu trữ năng lượng. Các ví dụ ứng dụng trình bày ở trên nêu bật các danh mục thiết bị điển hình được hưởng lợi từ việc giám sát pin trên máy bay.
Các kịch bản ứng dụng điển hình bao gồm:
Kiểu và cấu hình màn hình phù hợp nhất phụ thuộc vào thiết kế thiết bị, điện áp pin, dải dòng điện, thông số kỹ thuật shunt, phương pháp lắp đặt và các chức năng giám sát được yêu cầu. Khách hàng nên xác nhận cấu hình hiện hành và các thông số điện trước khi lựa chọn và lắp đặt.
Các hình ảnh trên được đưa vào làm tài liệu tham khảo ứng dụng để minh họa cách bố trí hệ thống pin và thiết bị chạy bằng pin thông thường. Các yêu cầu về khả năng tương thích và lắp đặt thực tế phải được xác nhận dựa trên thông số kỹ thuật của thiết bị và hệ thống pin cụ thể.
TC147 được thiết kế để gắn vào bảng thiết bị. Trước khi lắp đặt, hãy chuẩn bị lỗ mở bảng điều khiển phù hợp với kích thước cắt được chỉ định.
Kích thước cắt bỏ yêu cầu: 48 mm × 26,5 mm
Sau khi lỗ mở đã sẵn sàng, hãy lắp màn hình TC147 từ phía trước bảng thiết bị và đặt thiết bị chính xác vào lỗ đã chuẩn bị sẵn, như minh họa ở trên.
Kiểm tra kích thước lỗ khoét trước khi lắp đặt để xác nhận rằng lỗ đã chuẩn bị phù hợp với kích thước 48 mm × 26,5 mm được yêu cầu. Phương pháp cài đặt phải tuân theo các yêu cầu cài đặt và cấu hình sản phẩm TC147 đã được xác nhận.
Yêu cầu cắt bảng điều khiển: 48 mm × 26,5 mm. Hình minh họa thể hiện phương pháp lắp đặt nhúng phía trước được khuyến nghị cho màn hình giám sát bộ pin TC147.
Màn hình pin có thể được sử dụng trong mọi tình huống liên quan đến bộ pin. Chúng liên tục theo dõi trạng thái của bộ pin và hiển thị các thông số chính như mức sạc còn lại, điện áp hiện tại, dòng điện, nguồn điện và các dữ liệu liên quan khác. Điều này cho phép người dùng theo dõi tình trạng pin theo thời gian thực, giúp bảo vệ pin và kéo dài tuổi thọ của pin.
Nó tương thích với các loại pin phổ biến trên thị trường, chẳng hạn như pin axit chì, pin lithium-ion, pin lithium iron phosphate, pin natri, v.v.
Chúng tôi cung cấp thời gian bảo hành một năm. Sau một năm, nếu sản phẩm bị hư hỏng do vấn đề chất lượng, chúng tôi sẽ tiếp tục cung cấp dịch vụ sửa chữa hoặc thay thế tùy theo từng trường hợp cụ thể. Đối với những trường hợp không thể trả lại hoặc trao đổi vì những lý do như chi phí vận chuyển, sản phẩm thay thế sẽ được gửi cùng với đơn hàng tiếp theo.
Vui lòng liên hệ với chúng tôi qua thông tin liên hệ trên trang "Liên hệ với chúng tôi" của chúng tôi.
