| Nazwa marki: | CAPDISP |
| Numer modelu: | Tr24 |
| MOQ: | 1 |
| Cena £: | $29~$54/set (Retail price) |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 5000 sztuk/miesiąc |

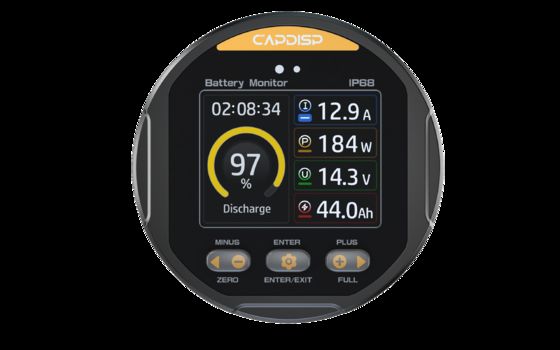

W wózkach golfowych tradycyjne wskaźniki baterii są często zbyt przybliżone, co łatwo prowadzi do błędnych ocen i nieoczekiwanego rozładowania. TR24 posiada wyświetlacz kolorowy o wysokiej rozdzielczości który precyzyjnie wyświetla kluczowe parametry, takie jak poziom naładowania baterii, napięcie, prąd i moc, umożliwiając użytkownikom efektywne planowanie podróży i unikanie utraty zasilania w trakcie trasy.
Wózki golfowe są często narażone na warunki zewnętrzne, w tym na nawadnianie trawników, poranną rosę i nagłe opady deszczu. Dzięki stopniowi ochrony IP68 i specjalnie uszczelnionym przyciskom, produkt skutecznie chroni przed wnikaniem wody i kurzu, zapewniając stabilne wyświetlanie danych we wszystkich warunkach pracy i przedłużając żywotność urządzenia w wilgotnych lub zapylonych środowiskach.
Aby sprostać potrzebom zarządzania flotą pól golfowych, funkcja hasła menu zapobiega przypadkowym lub nieautoryzowanym zmianom ustawień systemu przez graczy lub inny personel. Programowalny alarm niskiego poziomu naładowania ostrzega użytkowników o konieczności ładowania przed spadkiem poziomu baterii poniżej bezpiecznych progów, chroniąc drogie akumulatory przed uszkodzeniem spowodowanym nadmiernym rozładowaniem. Funkcje takie jak regulacja jasności trybu uśpienia zmniejszają odblaski podczas nocnego użytkowania, poprawiają komfort i minimalizują zużycie energii bez wpływu na ogólną wytrzymałość baterii.
Produkt posiada standardowy okrągły design, umożliwiający łatwy montaż wpuszczany w panelu sterowania lub desce rozdzielczej wózków golfowych. Ta metoda instalacji zapewnia bezproblemową integrację z wnętrzem pojazdu, nadając wygląd zbliżony do OEM. Poprawia estetykę wizualną, jednocześnie gwarantując bezpieczne i niezawodne mocowanie.
| Parametr | Min. | Nominalny | Max. | Jednostka |
|---|---|---|---|---|
| Napięcie robocze | 8.0 | 100.0 | V | |
| Pobór mocy roboczej (podświetlenie 50%) | 750 | mW | ||
| Pobór mocy roboczej (podświetlenie 100%) | 1000 | mW | ||
| Pobór mocy w trybie uśpienia (podświetlenie 0%) | 300 | mW | ||
| Pobór mocy w trybie uśpienia (podświetlenie 2%) | 450 | mW | ||
| Dokładność pomiaru napięcia | ±1.0 | % | ||
| Dokładność pomiaru prądu | ±1.0 | % | ||
| Dokładność pomiaru pojemności | ±1.0 | % | ||
| Zakres detekcji pojemności | 0.1 | 9999.0 | Ah | |
| Zakres temperatury otoczenia | -10.0 | 20.0 | 50.0 | ℃ |
| Wymiary | 72.5*72.5*20.75 | mm |
Krok 1: Przygotowanie otworu w panelu
Na podstawie rysunku wycięcia produktu przygotuj otwór montażowy w panelu urządzenia, w którym ma być zamontowany monitor baterii.
Krok 2: Włożenie monitora baterii
Od przodu panelu urządzenia umieść monitor baterii w przygotowanym otworze.
Krok 3: Zamocowanie monitora baterii
Z tyłu produktu zamontuj klipsy mocujące do monitora baterii zgodnie z kierunkiem pokazanym na schemacie instalacji i mocno dokręć klipsy, aby monitor był stabilnie zamocowany, jak pokazano na Rysunku 1.
Uwaga dotycząca instalacji
Przed rozpoczęciem instalacji sprawdź wymagane wymiary wycięcia panelu w stosunku do odpowiedniego rysunku instalacyjnego produktu. Postępuj zgodnie z kierunkiem instalacji i metodą montażu określonymi dla potwierdzonej konfiguracji produktu.
Rysunek 1: Monitor baterii wpuszczony w panel i zabezpieczony tylnymi klipsami montażowymi.
Powyższy obraz przedstawia rzeczywiste środowisko testowania elektroniki, w którym produkty do monitorowania baterii są testowane przy użyciu profesjonalnego sprzętu testowego, połączeń elektrycznych i przyrządów pomiarowych.
Podczas procesu testowania monitor baterii TR24 może być podłączony do kontrolowanego zasilania i układu pomiarowego w celu zbadania odpowiednich parametrów elektrycznych, wyświetlania i funkcjonalnych zgodnie z potwierdzoną konfiguracją produktu. Czynności testowe mogą obejmować weryfikację włączenia zasilania, działanie kolorowego ekranu TFT, wskazanie napięcia i prądu, wyświetlanie parametrów pojemności baterii oraz inne odpowiednie kontrole funkcjonalne.
W odniesieniu do monitora baterii TR24, odpowiednie wymagania inspekcyjne są ustalane na podstawie potwierdzonego modelu, zakresu roboczego 8–100 V, konfiguracji pomiaru prądu 0–500 A, konfiguracji bocznikowej, specyfikacji wyświetlacza i wymagań produkcyjnych. Procedury testowe i pozycje inspekcyjne mogą ulec zmianie w zależności od konkretnej konfiguracji produktu i wymagań klienta.
Rzeczywiste zapisy z testów i inspekcji mogą być przechowywane zgodnie z odpowiednimi wymaganiami produkcyjnymi i kontroli jakości. Wspierające specyfikacje techniczne i dokumentacja inspekcyjna mogą być dostarczone zgodnie z potwierdzoną konfiguracją TR24.
Monitor baterii jest przeznaczony do integracji z różnymi urządzeniami zasilanymi bateryjnie, gdzie informacje o baterii w czasie rzeczywistym mogą wspierać działanie urządzenia i zarządzanie baterią.
Typowe scenariusze zastosowań mogą obejmować wózki widłowe elektryczne, wózki golfowe, skutery elektryczne oraz systemy bateryjne związane z morzem lub łodziami, w zależności od konstrukcji urządzenia i konfiguracji baterii.
Odpowiedni model i konfiguracja monitora baterii powinny być wybierane zgodnie z napięciem baterii urządzenia, zakresem prądu, specyfikacją bocznikową, dostępną przestrzenią montażową, wymaganiami dotyczącymi okablowania i wymaganymi funkcjami monitorowania. Klienci powinni potwierdzić konfigurację produktu i parametry elektryczne przed instalacją.
Monitory baterii mogą być używane w każdym scenariuszu obejmującym akumulatory. Ciągle śledzą stan akumulatora i wyświetlają kluczowe parametry, takie jak pozostały ładunek, aktualne napięcie, prąd, moc i inne istotne dane. Pozwala to użytkownikom na monitorowanie stanu baterii w czasie rzeczywistym, pomagając chronić baterię i przedłużyć jej żywotność.
Jest kompatybilny z głównymi typami baterii dostępnymi na rynku, takimi jak baterie kwasowo-ołowiowe, litowo-jonowe, litowo-żelazowo-fosforanowe, sodowe itp.
Zapewniamy roczny okres gwarancji. Po roku, jeśli produkt zostanie uszkodzony z powodu własnych problemów z jakością, będziemy nadal oferować usługi naprawy lub wymiany w zależności od konkretnych okoliczności. W przypadku, gdy zwrot lub wymiana nie są możliwe z powodu kosztów wysyłki, wymiany zostaną wysłane z kolejnym zamówieniem.
