| نام تجاری: | CAPDISP |
| شماره مدل: | TR24 |
| مقدار تولیدی: | 1 |
| قیمت: | $29~$54/set (Retail price) |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 5000 عدد در ماه |

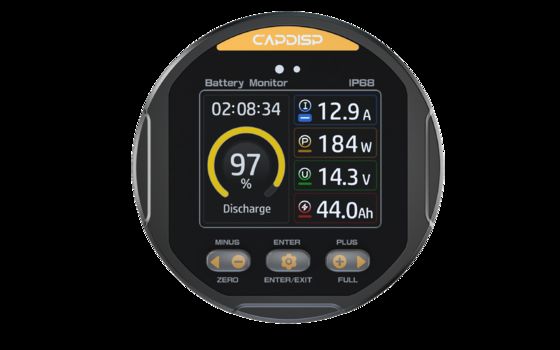

دستگاه TR24 دارای یک صفحه نمایشگر رنگین TFT LCD است که پارامترهای جامع باتری مانند ولتاژ، جریان و ظرفیت باقی مانده را به وضوح نمایش می دهد و داده ها را بصری و خوانا می کند. دقت بالا نظارت تضمین می کند که کاربران سلامت باتری را به دقت درک کنند و پشتیبانی داده قابل اعتماد را برای عملکرد پایدار دستگاه های مختلف با باتری فراهم می کند. طراحی رابط کاربری تمیز، اطلاعات کلیدی را در یک نگاه قابل درک می کند و تصمیم گیری کارآمد را تسهیل می کند.
این محصول دارای درجه بندی IP68 برای مقاومت در برابر آب و گرد و غبار است که عملکرد پایدار را در محیط های مختلف امکان پذیر می کند. ناحیه دکمه به طور ویژه ای برای اطمینان از هم محافظت و هم تجربه فشاری راحت پردازش شده است. یک سنسور نور محیطی اختیاری روشنایی صفحه نمایش را به طور خودکار تنظیم می کند، دید در فضای باز را بهبود می بخشد و مصرف برق را بهینه می کند.
با طراحی نصب فشاری و فرم فاکتور دایره ای، برش های پنل ساده تر پیاده سازی می شوند. این دستگاه از رابط های نمایشگر سفارشی و پروتکل های ارتباطی پشتیبانی می کند، همراه با ویژگی های عملی مانند هشدار ظرفیت کم، تنظیم روشنایی حالت خواب و رمز عبور منو، که نیازهای متنوع کاربران را برآورده می کند.
| پارامتر | حداقل. | نامی | حداکثر. | واحد |
|---|---|---|---|---|
| ولتاژ کاری | 8.0 | 100.0 | V | |
| مصرف کاری (نور پس زمینه 50%) | 750 | mW | ||
| مصرف کاری (نور پس زمینه 100%) | 1000 | mW | ||
| مصرف خواب (نور پس زمینه 0%) | 300 | mW | ||
| مصرف خواب (نور پس زمینه 2%) | 450 | mW | ||
| دقت جمع آوری ولتاژ | ±1.0 | % | ||
| دقت جمع آوری جریان | ±1.0 | % | ||
| دقت جمع آوری ظرفیت | ±1.0 | % | ||
| محدوده تشخیص ظرفیت | 0.1 | 9999.0 | Ah | |
| محدوده دمای محیط | -10.0 | 20.0 | 50.0 | ℃ |
| ابعاد | 72.5*72.5*20.75 | mm |
مرحله 1: آماده سازی بازشو پنل
با استفاده از نقشه برش محصول، بازشوی لازم را روی پنل تجهیزات که مانیتور باتری نصب خواهد شد، آماده کنید.
مرحله 2: قرار دادن مانیتور باتری
مانیتور باتری را از سمت جلوی پنل تجهیزات، در بازشوی آماده شده قرار دهید.
مرحله 3: محکم کردن مانیتور باتری
از پشت محصول، گیره های نگهدارنده را در جهتی که در نمودار نصب نشان داده شده است، روی مانیتور باتری نصب کنید و گیره ها را محکم ببندید تا مانیتور همانطور که در شکل 1 نشان داده شده است، محکم در جای خود قرار گیرد.
نکته نصب
قبل از نصب، ابعاد برش پنل مورد نیاز را با نقشه نصب محصول مربوطه مطابقت دهید. جهت نصب و روش نصب مشخص شده برای پیکربندی محصول تایید شده را دنبال کنید.
شکل 1: نصب پنل مانیتور باتری با گیره های نصب عقب محکم شده در جای خود.
تصویر بالا یک محیط تست الکترونیکی واقعی را نشان می دهد که در آن محصولات نظارت بر باتری با استفاده از تجهیزات تست حرفه ای، اتصالات الکتریکی و ابزارهای اندازه گیری ارزیابی می شوند.
در حین تست محصول، مانیتور باتری TR24 ممکن است به یک سیستم کنترل شده برق و اندازه گیری متصل شود تا پارامترهای الکتریکی، نمایشگر و عملکردی مربوطه در برابر پیکربندی محصول تایید شده بررسی شوند. فعالیت های تست ممکن است شامل تأیید روشن شدن، عملکرد صفحه نمایش رنگی TFT، نمایش ولتاژ و جریان، نمایش پارامتر ظرفیت باتری و سایر بررسی های عملکردی مربوطه باشد.
در مورد مانیتور باتری TR24، الزامات بازرسی مربوطه طبق مدل تایید شده، محدوده کاری 8-100 ولت، پیکربندی اندازه گیری جریان 0-500 آمپر، پیکربندی شنت، مشخصات نمایشگر و الزامات تولید تعریف می شوند. رویه های تست و موارد بازرسی ممکن است با پیکربندی خاص محصول و الزامات مشتری متفاوت باشد.
سوابق تست و بازرسی واقعی می تواند مطابق با الزامات تولید و کنترل کیفیت مربوطه نگهداری شود. مشخصات فنی پشتیبان و اسناد بازرسی می تواند مطابق با پیکربندی تایید شده TR24 ارائه شود.
مانیتور باتری برای ادغام در انواع تجهیزات با باتری طراحی شده است که در آن اطلاعات باتری در زمان واقعی می تواند از عملکرد تجهیزات و مدیریت باتری پشتیبانی کند.
سناریوهای کاربردی معمول ممکن است شامل لیفتراک های برقی، گاری های گلف، اسکوترهای برقی و سیستم های باتری دریایی یا قایق، بسته به طراحی تجهیزات و پیکربندی باتری باشد.
مدل و پیکربندی مانیتور باتری مربوطه باید بر اساس ولتاژ باتری تجهیزات، محدوده جریان، مشخصات شنت، فضای نصب موجود، الزامات سیم کشی و عملکردهای نظارتی مورد نیاز انتخاب شود. مشتریان باید قبل از نصب، پیکربندی محصول و پارامترهای الکتریکی را تأیید کنند.
مانیتورهای باتری را می توان در هر سناریویی که شامل بسته های باتری است استفاده کرد. آنها به طور مداوم وضعیت بسته باتری را ردیابی می کنند و پارامترهای کلیدی مانند شارژ باقی مانده، ولتاژ فعلی، جریان، توان و سایر داده های مربوطه را نمایش می دهند. این به کاربران امکان می دهد سلامت باتری را در زمان واقعی نظارت کنند و به محافظت از باتری و افزایش طول عمر آن کمک می کند.
این دستگاه با انواع باتری های رایج در بازار سازگار است، مانند باتری های سربی-اسیدی، باتری های لیتیوم یون، باتری های لیتیوم فسفات آهن، باتری های سدیم و غیره.
ما یک دوره گارانتی یک ساله ارائه می دهیم. پس از یک سال، اگر محصول به دلیل مسائل کیفیتی خود آسیب ببیند، ما بر اساس شرایط خاص به ارائه خدمات تعمیر یا تعویض ادامه خواهیم داد. برای مواردی که به دلایلی مانند هزینه حمل و نقل امکان بازگشت یا تعویض وجود ندارد، تعویض با سفارش بعدی ارسال خواهد شد.
لطفاً از طریق اطلاعات تماس در صفحه "تماس با ما" با ما تماس بگیرید.
