| Markenbezeichnung: | BAIWAY |
| Modellnummer: | TC169 |
| MOQ: | 1 |
| Preis: | $23~$32/set (Retail price) |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 5000 Stück/Monat |

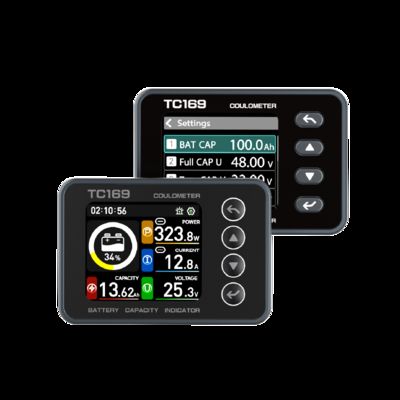

Der TC169 verwendet einen hochpräzisen Shunt zur Echtzeit-Datenerfassung mit einer Spannungs- und Strommessgenauigkeit von bis zu ±1%, was eine zuverlässige Datenbasis für Akkupacks bietet. Ausgestattet mit einemTFT-High-DefinitionFarbbildschirm bietet er eine intuitive Benutzeroberfläche, die gleichzeitig Parameter wie Spannung, Strom, Kapazität und Ladezustand (SOC) anzeigt. Das Display unterstützt Sprachumschaltung (Chinesisch/Englisch) und einen großen Helligkeitsanpassungsbereich, um auch bei starkem Licht eine klare Lesbarkeit zu gewährleisten. Sein kompaktes Design ermöglicht eine einfache Integration in verschiedene Akkupacks und macht ihn zur idealen Wahl für die Anzeige des Ladezustands inkleinen bis mittelgroßen Akkupacks.
Das Produkt verwendet eine Einbaumethode, die eine ästhetisch ansprechende und platzsparende Lösung bietet. Das Frontpanel ist in zwei optionalen Versionen erhältlich: Membrantasten oder physische Tasten. Die Membrantastenversion bietet eine bessere Gesamtdichtung und verbessert dieStaub- und Wasserbeständigkeit, während die physische Tastenversion eine stärkerehaptische Rückmeldungwährend des Betriebs bietet. Benutzer können flexibel je nach spezifischer Anwendungsumgebung und den Schutzanforderungen des Akkupacks wählen.
Unterstützt standardisierte Schnittstellen sowie vollständig personalisierteUI-Anpassung, was maßgeschneiderte Designs für Markenfarben, Logos und Display-Layouts ermöglicht, um spezifische Bedürfnisse zu erfüllen. Ausgestattet mit mehreren praktischen Funktionen, sorgt derLow-Power-Schlafmodusfür effektive Energieeinsparungen. Benutzer können denAlarm bei geringer Kapazitätfür rechtzeitige Erinnerungen einstellen, um die Akkugesundheit zu erhalten. Die Passwortschutzfunktion verhindert versehentlichen Zugriff auf das Einstellungsmenü und erhöht umfassend die Sicherheit und Intelligenz des Batteriemanagements.
| Parameter | Min. | Nennwert | Max. | Einheit |
|---|---|---|---|---|
| Arbeitsspannung | 8.0 | 90.0 | V | |
| Arbeitsverbrauch (Hintergrundbeleuchtung 50%) | 350 | mW | ||
| Arbeitsverbrauch (Hintergrundbeleuchtung 100%) | 500 | mW | ||
| Schlafverbrauch (Hintergrundbeleuchtung 0%) | 30 | mW | ||
| Schlafverbrauch (Hintergrundbeleuchtung 2%) | 150 | mW | ||
| Genauigkeit der Spannungserfassung | ±1.0 | % | ||
| Genauigkeit der Stromerfassung | ±1.0 | % | ||
| Genauigkeit der Kapazitätserfassung | ±1.0 | % | ||
| Kapazitätserfassungsbereich | 0.1 | 999.0 | Ah | |
| Passender CS30 Shunt | 0 | 30 | 45 | A |
| Passender CS50 Shunt | 0 | 50 | 75 | A |
| Passender TCS100 Shunt | 0 | 100 | 150 | A |
| Umgebungstemperaturbereich | -10.0 | 20.0 | 50.0 | °C |
| Abmessungen | 58.4*40.4*9.6 | mm | ||
| Coulometergewicht | 17.0 | g |
Das obige Bild zeigt die tatsächliche Elektronikfertigungsumgebung von Shanghai Capdisp Technology Co., Ltd., einschließlich Produktionsarbeitsplätzen, Fertigungsanlagen, Personal und organisierten Materialhandhabungsbereichen.
Die Anlage unterstützt Elektronikfertigungs- und Inspektionsaktivitäten für Batteriemonitoring und verwandte elektronische Produkte. Produktionsaktivitäten werden gemäß der bestätigten Produktkonfiguration und den geltenden Fertigungsanforderungen durchgeführt.
Für Produkte wie das TC169 Batteriemonitor-Display werden die geltenden Produktions- und Inspektionsverfahren gemäß den bestätigten Produktspezifikationen und Produktionsanforderungen festgelegt. Diese Aktivitäten können elektronische Montage, Produktbearbeitung, Funktionsprüfung und Qualitätskontrollen umfassen.
Fertigungs- und Inspektionsverfahren können je nach spezifischem Produktmodell und Konfiguration variieren. Geltende technische Spezifikationen, Inspektionsanforderungen und unterstützende Dokumentation können gemäß der bestätigten Produktkonfiguration bereitgestellt werden.
Die oben gezeigte tatsächliche Fabrikumgebung liefert visuelle Beweise aus erster Hand für die Fertigungsumgebung hinter den Batteriemonitoring-Produkten von Capdisp.
Das TC169 Batteriemonitor-Display ist für die Einbaumontage in einem Gerätepanel konzipiert. Bereiten Sie vor der Installation das Panel gemäß den in der Installationszeichnung angegebenen Ausschnittabmessungen vor.
Erstellen Sie die erforderliche Montageöffnung gemäß den angegebenen Ausschnittabmessungen. Führen Sie den TC169 von der Vorderseite des Gerätepanels ein und positionieren Sie den Batteriemonitor korrekt in der vorbereiteten Öffnung.
Überprüfen Sie vor der Installation die geltenden Ausschnittabmessungen und stellen Sie sicher, dass die vorbereitete Panelöffnung den angegebenen TC169-Installationsanforderungen entspricht.
Das TC169 Batteriemonitor-Display kann als Überwachungs- und Anzeigekomponente in einer Vielzahl von batteriebetriebenen Geräten verwendet werden. Die Anwendungsbilder oben zeigen typische Geräteklassen, bei denen Kapazität, Spannung, Strom und andere batteriebezogene Parameter überwacht werden müssen.
Typische Anwendungsszenarien sind:
Die geeignete TC169-Konfiguration hängt von der Akkupackspannung, dem Strombereich, der Shunt-Spezifikation, dem verfügbaren Installationsplatz und den erforderlichen Überwachungsfunktionen ab. Die Produktauswahl sollte vor der Installation gemäß dem tatsächlichen Batteriesystem und der geltenden TC169-Konfiguration bestätigt werden.
Die obigen Bilder dienen als typische Anwendungsreferenzen zur Veranschaulichung von batteriebetriebenen Geräten sowie von Energiespeicher- und Mobilitätsszenarien. Sie stellen keine spezifischen Kundenprojekte oder bestätigten TC169-Installationen dar. Die tatsächliche Kompatibilität und die Installationsanforderungen sollten gemäß den Geräte- und Batteriesystemspezifikationen überprüft werden.
Batteriemonitore können in jedem Szenario mit Akkupacks eingesetzt werden. Sie verfolgen kontinuierlich den Status des Akkupacks und zeigen wichtige Parameter wie verbleibende Ladung, aktuelle Spannung, Strom, Leistung und andere relevante Daten an. Dies ermöglicht es den Benutzern, die Akkugesundheit in Echtzeit zu überwachen, den Akku zu schützen und seine Lebensdauer zu verlängern.
Er ist kompatibel mit gängigen Batterietypen auf dem Markt, wie z. B. Blei-Säure-Batterien, Lithium-Ionen-Batterien, Lithium-Eisenphosphat-Batterien, Natriumbatterien usw.
Wir bieten eine einjährige Garantiezeit. Nach einem Jahr, wenn das Produkt aufgrund eigener Qualitätsprobleme beschädigt ist, werden wir weiterhin Reparatur- oder Ersatzdienste anbieten, die auf den spezifischen Umständen basieren. In Fällen, in denen Rücksendungen oder Umtausch aus Gründen wie Versandkosten nicht möglich sind, werden Ersatzlieferungen mit der nächsten Bestellung versandt.
Bitte kontaktieren Sie uns über die Kontaktdaten auf unserer Seite "Kontaktieren Sie uns".
