| Markenbezeichnung: | BAIWAY |
| Modellnummer: | TC169 |
| MOQ: | 1 |
| Preis: | $23~$32/set (Retail price) |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 5000 Stück/Monat |

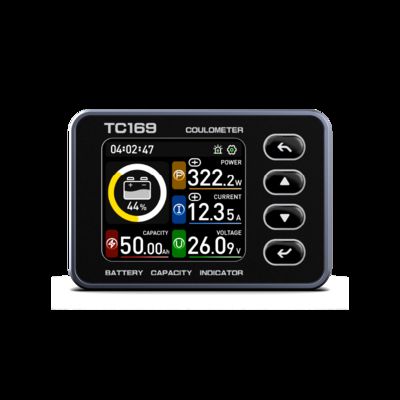

Der TC169 verfügt über einen kompakten Formfaktor mit einem schlanken, miniaturisierten Aufbau.und der hinten montierte 30A-Shunt kann direkt hinter dem Display integriert werdenmaximiert die Raumeffizienz, so dass es ideal für Anlagen mit begrenztem Raum ist.Ob in kleinen Energiespeicherbatterien oder Anwendungen wie Elektrorollern und Motorrädern, der TC169 passt mühelos, ohne übermäßigen Platz einzunehmen.
Es verfügt über einen klaren und hellen TFT-Farbbildschirm, der eine intuitive Darstellung der Daten gewährleistet.Das Gerät hat einemit vier TastenBetriebssystem mit optionalem MembranknopfDie Membran-Tastatur-Version unterstützt die Nutzung vonVorstehendes Spritz- und Wasserabwehrsystem, während die physische Tastenversiondeutlicheres KnopffeedbackDie vier-Taste-Bedienung ist einfach und leicht verständlich, sodass auch Anfänger schnell loslegen können.
Das kompakte Farbbild-Coulometer TC169 ist mit seinem kleinen und leichten Aufbau ideal für die direkte Montage aufOberflächen von BatteriepackungenDie kompakten Abmessungen beeinträchtigen nicht die ursprüngliche Struktur oder das Layout des Batteriepacks und ermöglichen eine genaue Überwachung des Batteriezustands, ohne übermäßig viel zusätzlichen Platz einzunehmen.
Bei Verwendung mit einer Installationsstütze kann der TC169 sicher auf kleinen und mittleren Batterien inElektrische Roller und MotorräderEgal, ob es sich um die Bequemlichkeit und Flexibilität von Elektrorollern handelt oder um die hohen Anforderungen an die Leistungsüberwachung von Elektromotorrädern.Die flexiblen Installationsmöglichkeiten des TC169 können diesen Bedürfnissen gerecht werden..
| Parameter | - Ich weiß nicht. | Nennwert | Max, du bist ein guter Mann. | Einheit |
|---|---|---|---|---|
| Betriebsspannung | 8.0 | 80.0 | V | |
| Betriebsverbrauch (Hintergrundlicht 50%) | 350 | mW | ||
| Betriebsverbrauch (Hintergrundlicht 100%) | 500 | mW | ||
| Schlafverbrauch (Hintergrundlicht 0%) | 30 | mW | ||
| Schlafverbrauch (Hintergrundbeleuchtung 2%) | 150 | mW | ||
| Genauigkeit der Sammelspannung | ± 10 | % | ||
| Genauigkeit des Sammelstroms | ± 10 | % | ||
| Genauigkeit der Sammelkapazität | ± 10 | % | ||
| Kapazitätserkennungsbereich | 0.1 | 999.0 | - Ich weiß nicht. | |
| Abgeglichener CS30-Shunt | 0 | 30 | 45 | Eine |
| Entsprechender CS50-Shunt | 0 | 50 | 75 | Eine |
| Abgeglichener TCS100-Shunt | 0 | 100 | 150 | Eine |
| Umgebungstemperaturbereich | - Zehn.0 | 20.0 | 50.0 | °C |
| Abmessungen | 58.4 mal 40.4 mal 9.6 | mm | ||
| Coulometergewicht | 17.0 | g |
Das obige Bild zeigt die tatsächliche Umgebung der Elektronikherstellung der Shanghai Capdisp Technology Co., Ltd., einschließlich Produktionsarbeitsplätze, Produktionsanlagen, Personal,und organisierte Materialbearbeitungsbereiche.
Die Anlage unterstützt die Produktion und Inspektion von Elektronik für die Überwachung von Batterien und verwandten elektronischen Produkten.Die Produktionsaktivitäten werden gemäß der bestätigten Produktkonfiguration und den geltenden Herstellungsanforderungen durchgeführt..
Für Produkte wie den TC169-Batteriemonitor mit Shunt werden die anwendbaren Produktions- und Prüfverfahren nach den bestätigten Produktspezifikationen und Produktionsanforderungen festgelegt..Diese Tätigkeiten können elektronische Montage, Produktverarbeitung, Funktionsprüfung und Qualitätskontrolle umfassen.
Herstellungs- und Prüfverfahren können je nach Produktmodell und -konfiguration variieren.und unterstützende Unterlagen können gemäß der bestätigten Produktkonfiguration bereitgestellt werden.
Die vorstehend gezeigte tatsächliche Fabrikumgebung liefert aus erster Hand visuelle Beweise für die Produktionsumgebung der Batterieüberwachungsprodukte von Capdisp.
Der TC169-Batterie-Monitor mit Shunt ist für die Einbettung in ein Gerätesystem ausgelegt.Vorbereitung des Panels nach den in der Installationszeichnung angegebenen Abmessungen.
Erstellen Sie die erforderliche Montageöffnung nach den angegebenen Abmessungen.TC169 von der Vorderseite der Ausrüstungsanzeige einführen und den Batteriemonitor korrekt in die vorbereitete Öffnung stellen.
Vor der Montage müssen die entsprechenden Ausschnitte überprüft und sichergestellt werden, dass die vorbereitete Plattenöffnung den spezifizierten Anbauanforderungen des TC169 entspricht.
Der TC169 Batterie-Monitor mit Shunt kann als Überwachungs- und Anzeigekomponente in einer Vielzahl von batteriebetriebenen Geräten verwendet werden.Die obigen Anwendungsbilder veranschaulichen typische Gerätekategorien, bei denen die Batteriekapazität, Spannung, Strom und andere batteriebezogene Parameter überwacht werden müssen.
Zu den typischen Anwendungsszenarien gehören:
Die geeignete TC169-Konfiguration hängt von der Batteriespannung, dem Strombereich, der Shunt-Spezifikation, dem verfügbaren Installationsraum und den erforderlichen Überwachungsfunktionen ab.Die Auswahl des Produkts sollte vor der Installation nach dem tatsächlichen Batteriesystem und der anwendbaren TC169-Konfiguration bestätigt werden..
Die obigen Abbildungen dienen als typische Anwendungsreferenzen, um Batteriegeräte und Energiespeicherszenarien zu veranschaulichen.Sie stellen für sich allein weder spezifische Kundenprojekte noch bestätigte TC169-Anlagen dar.Die tatsächlichen Kompatibilitäts- und Installationsanforderungen sollten nach den Spezifikationen der Ausrüstung und des Batteriesystems überprüft werden.
Batterie-Monitore können in jedem Szenario mit Batteriepacks eingesetzt werden. Sie verfolgen kontinuierlich den Zustand des Batteriepacks und zeigen wichtige Parameter wie verbleibende Ladung, Stromspannung,StromDies ermöglicht es den Benutzern, die Gesundheit der Batterie in Echtzeit zu überwachen, wodurch die Batterie geschützt und ihre Lebensdauer verlängert wird.
Es ist mit den gängigen Batterietypen auf dem Markt kompatibel, wie z. B. Blei-Säure-Batterien, Lithium-Ionen-Batterien, Lithium-Eisen-Phosphat-Batterien, Natriumbatterien usw.
Wir bieten eine Garantie von einem Jahr. Wenn das Produkt aufgrund seiner eigenen Qualitätsprobleme beschädigt ist,Wir bieten weiterhin Reparatur- oder Ersatzdienste an, die auf den spezifischen Umständen basieren.Für Fälle, in denen Rücksendungen oder Umtausch aus Gründen wie Versandkosten nicht möglich sind, werden Ersatzprodukte mit der nächsten Bestellung gesendet.
Bitte kontaktieren Sie uns über die Kontaktdaten auf unserer "Kontaktieren Sie uns"-Seite.
