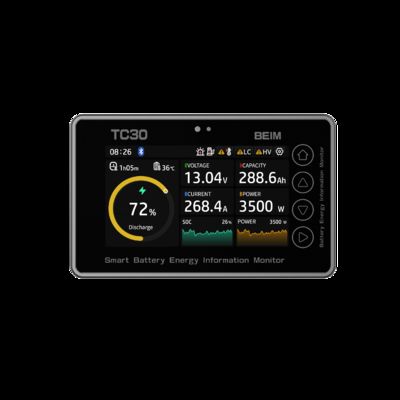

TC30 écran tactile intelligent de haute résolution de moniteur de batterie de 3,0 pouces avec BT/WiFi

Caractéristiquesécran couleur IPS ultra haute résolutionL'application est équipée d'un écran capacitif plein toucher, présentant plusieurs paramètres simultanément sur une interface intuitive.statistiques cumulées des paramètres et valeur de pointeaffichage pour une analyse complète des performances de la batterie.

Permet la surveillance à distance et la transmission de données viaBluetooth, connexion Wi-Ficonnectivité sans fil, ainsi queLe code de l'appareil est le code RS485/TTLIl peut envoyer des données à l'application ou à la plateforme cloud, vous permettant de surveiller l'état de la batterie à tout moment et n'importe où.

Équipé d'un dispositif completcaractéristiques d'alarmey compris l'alarme haute tension, l'alarme basse tension, l'alarme basse tension et l'alarme basse capacité pour la détection d'anomalies à spectre complet.Fournit une surveillance complète des conditions anormales pour prolonger la durée de vie de la batterie..

Conçu pour les camping-cars et le stockage d'énergie à domicile

Avec des performances d'affichage exceptionnelles, le TC30 est idéal pour les applications de gestion de batterie haut de gamme telles queRécréateurs et systèmes de stockage d'énergie à domicile.

• Écran IPS à haute résolution
• Conception d'un écran tactile entièrement capacitif
• Paramètres cumulés, affichage des valeurs de pointe, courbes en temps réel
• Prend en charge le Bluetooth/WiFi
• Notifications d'alerte multiples
• Réglage automatique de la rétroéclairage par capteur de lumière ambiante
• Sortie de données de communication RS485/TTL

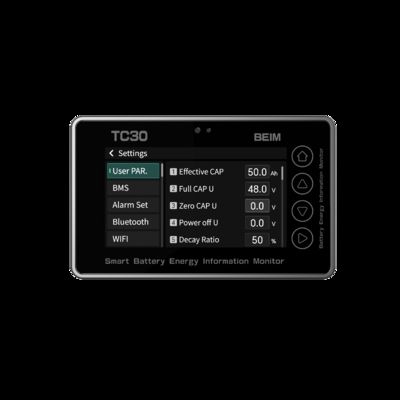

• Interface utilisateur personnalisable
• Protégé par mot de passe

Le TC30 est conçu pour s'intégrer aux systèmes de surveillance de la batterie grâce à des shunts et des interfaces de communication compatibles.le moniteur peut être connecté au circuit de la batterie et afficher les principaux paramètres de fonctionnement tels que la tension, courant, capacité et autres données disponibles sur la batterie.

Le TC30 prend également en charge la connectivité sans fil Bluetooth/WiFi et la communication filaire RS485/TTL,permettant aux configurations de système compatibles de transmettre ou d'afficher des données de la batterie par l'intermédiaire de dispositifs ou de plates-formes connectés.

Le schéma suivant illustre les configurations typiques d'intégration et d'application du système TC30, y compris les systèmes de batterie, les équipements de conversion de puissance, les charges,appareils de communication sans fil et terminaux d'affichage connectés.

Nom de l'organisme:Le schéma est fourni à titre de référence pour l'intégration du système: le câblage, les interfaces de communication, la sélection des shunts et les équipements connectés doivent être configurés selon le modèle TC30 spécifique,système électrique et documentation du produit applicable.

Le compteur d'énergie TC30 prend en charge deux méthodes d'installation intégrées. La méthode de montage appropriée doit être sélectionnée en fonction de l'épaisseur du panneau d'équipement.

Pour les panneaux d'équipement d'une épaisseur ≤ 6 mm, le TC30 peut être installé à l'aide des pinces en plastique fournies pour l'installation intégrée.

Pour les panneaux d'équipement d'une épaisseur > 6 mm, le TC30 peut être installé à l'aide du panneau de montage en métal en option.

• Couper une ouverture dans le panneau d'équipement selon les dimensions de découpe du panneau TC30 indiquées sur le dessin dimensionnel.
• Insérez le compteur d'énergie TC30 dans l'ouverture située sur le côté avant du panneau.

• À partir du côté arrière du panneau d'équipement, fixer les pinces de montage en plastique sur le TC30 dans la direction indiquée sur le schéma d'installation.
• Appuyez sur les pinces en position jusqu'à ce que le compteur soit bien maintenu dans le panneau.

Épaisseur du panneau applicable:≤ 6 mm

Pour les panneaux d'équipement d'une épaisseur > 6 mm, le panneau de montage en métal en option peut être utilisé.

• Couper le panneau d'équipement selon les dimensions de découpage du panneau TC30.
• Insérez le compteur d'énergie TC30 dans le panneau de montage métallique du côté avant.

• Appliquer un adhésif approprié uniformément autour de l'articulation entre le panneau de montage métallique et le boîtier TC30.
• Laisser l'adhésif reposer pendant environ 30 minutes, ou selon les exigences de durcissement spécifiées par le fabricant de l'adhésif.

• Une fois que l'adhésif est suffisamment fixé, fixer le panneau de montage métallique au panneau d'équipement à l'aide de vis.

Épaisseur du panneau applicable:> 6 mm
Accès à l'appareil:Panneau métallique en option

• Confirmer les dimensions de découpe du panneau avant l'usinage du panneau de l'équipement.
• Sélectionnez la méthode de montage selon l'épaisseur réelle du panneau.
• Assurez-vous que le TC30 est correctement aligné sur l'ouverture du panneau avant de fixer les pinces ou le panneau métallique.
• Lorsque vous utilisez de l'adhésif, suivez les instructions du fabricant pour l'application, le temps de durcissement et la compatibilité avec les matériaux concernés.
• L'installation finale doit être vérifiée pour s'assurer que le compteur est bien maintenu et que l'affichage et les commandes, le cas échéant, restent accessibles après l'installation.

Les moniteurs de batterie peuvent être utilisés dans tous les scénarios impliquant des batteries. Ils suivent en permanence l'état de la batterie et affichent des paramètres clés tels que la charge restante, la tension actuelle,courantIl permet aux utilisateurs de surveiller l'état de la batterie en temps réel, ce qui contribue à la protéger et à prolonger sa durée de vie.

Le TC30 peut être configuré pour des systèmes de batteries telles que les batteries au plomb-acide, aux batteries lithium-ion et au lithium-fer phosphate, sous réserve de la plage de tension applicable,configuration du shunt et spécifications du produit.

Le TC30 est couvert par ungarantie d'un anSi un problème de qualité du produit survient pendant la période de garantie, notre équipe de support peut fournir une assistance de réparation ou de remplacement conformément aux conditions de garantie applicables.Pour les questions techniques ou après-vente, veuillez nous contacter via la page Contactez-nous.

Veuillez nous contacter via les coordonnées de notre page "Contactez-nous".
